Sensore universale con ingresso binario Fibraro modello FGBS-001

Sensore universale con ingresso binario Fibraro modello FGBS-001

Altre viste

Disponibilità: disponibile
disponibile

Tempi di Consegna:
Pronta Consegna

€ 39,99
SPEDIZIONE GRATIS
SKU: FBR-FGBS-001

Principali Caratteristiche

  • Connettività:
  • Ricevitore:
  • Batteria:
  • Materiale:
  • Comando Vocale:

Breve descrizione

Questo sensore binario è un modulo wireless che migliora la funzionalità di qualsiasi sensore con uscita binaria (con contatto pulito) e consente di comunicare con la rete senza fili Z-Wave.








Inoltre, questo sensore binario consente la comunicazione tra la rete wireless Z-Wave e sensori di temperatura. Il modulo FGBS-001 può essere utilizzato fino a due sensori binari e quattro sensori di temperatura.








Il sensore binario è progettato per essere installato nell'alloggiamento del dispositivo che si desidera includere una rete Z-Wave. É alimentato con una tensione compresa tra 9 e 30V.








Il modulo FGBS-001 può essere utilizzato con un intervallo di tempo molto breve, per la raccolta dei dati delle sonde. Inoltre ha anche due uscite a potenziale zero, e supporta fino a 24V per adattarsi con la maggior parte dei sistemi di allarme.








Il sensore binario è progettato per essere installato nell'alloggiamento di un sensore o di un altro dispositivo, ogni volta che è richiesta la raccolta di dati wireless dai sensori cablati.


Richiedi informazioni via mail

Sensore universale con ingresso binario Fibraro modello FGBS-001

Altre viste

DIAGRAMMA DI FUNZIONAMENTO




P (POWER) - conduttore di alimentazione, rosso
GND (GROUND) - conduttore di terra, blu
IN1 - input no.1
IN2 - input no. 2
TP (TEMP_POWER) - conduttore di alimentazione del sensore di temperatura DS18B20, marrone (3,3 V)
TD (TEMP_DATA) - conduttore del segnale del sensore di temperatura DS18B20, bianco
ANT - Antenna nera
OUT1 - uscita n. 1 assegnato all'ingresso IN1
OUT2 - uscita n. 2 assegnato all'ingresso IN2
B - pulsante di servizio (utilizzato per aggiungere / rimuovere il dispositivo)

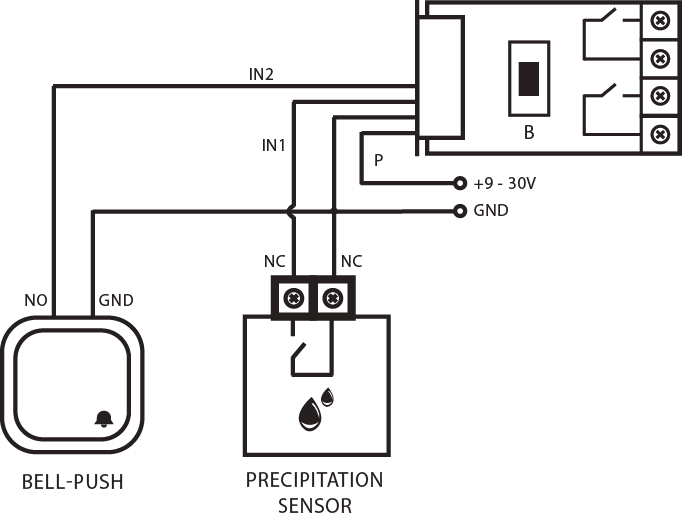

SCHEMA ELETTRICO











Connessione a una linea di allarme normale





Connessione a una linea di allarme parametrico

Connessione ai sensori DS18B20

Scheda Tecnica

Alimentazione 9-30V DC ±10%
Inputs: 2 potential-free inputs
1 digital input 1-wire
Outputs: 2 potential-free outputs
Capacità di carico massima corrente delle uscite: 150mA
Tensione massima ai contatti di uscita: 36V DC / 24V AC ±5%
Range misurazione: -55°C – +126°C
Temperature di esercizio: 0-40°C
Sensori supportati: 4 Sensori DS18B20
Certificati EU: RoHS 2011/65/EU
EMC 2004/108/EC
R&TTE 1999/5/EC
Protocollo Radio: Z-Wave
Potenza Segnale Radio: 1mW
Radio frequenza: 868.4 MHz EU;
908.4 MHz US;
921.4 MHz ANZ;
869.0 MHz RU;
865.2 MHz IN;
Range: 50 m esterno
30 m interno
(a seconda dei materiali da costruzione)
Dimensioni: (L x W x H)): 27.3 x 14.5 x 12 mm

Scrivi la tua recensione

Solo gli utenti registrati posso effetturare le review. Ti preghiamo di effettuare il login o di registrarti

CONTENUTO CONFEZIONE:


1x Sensore Universale
